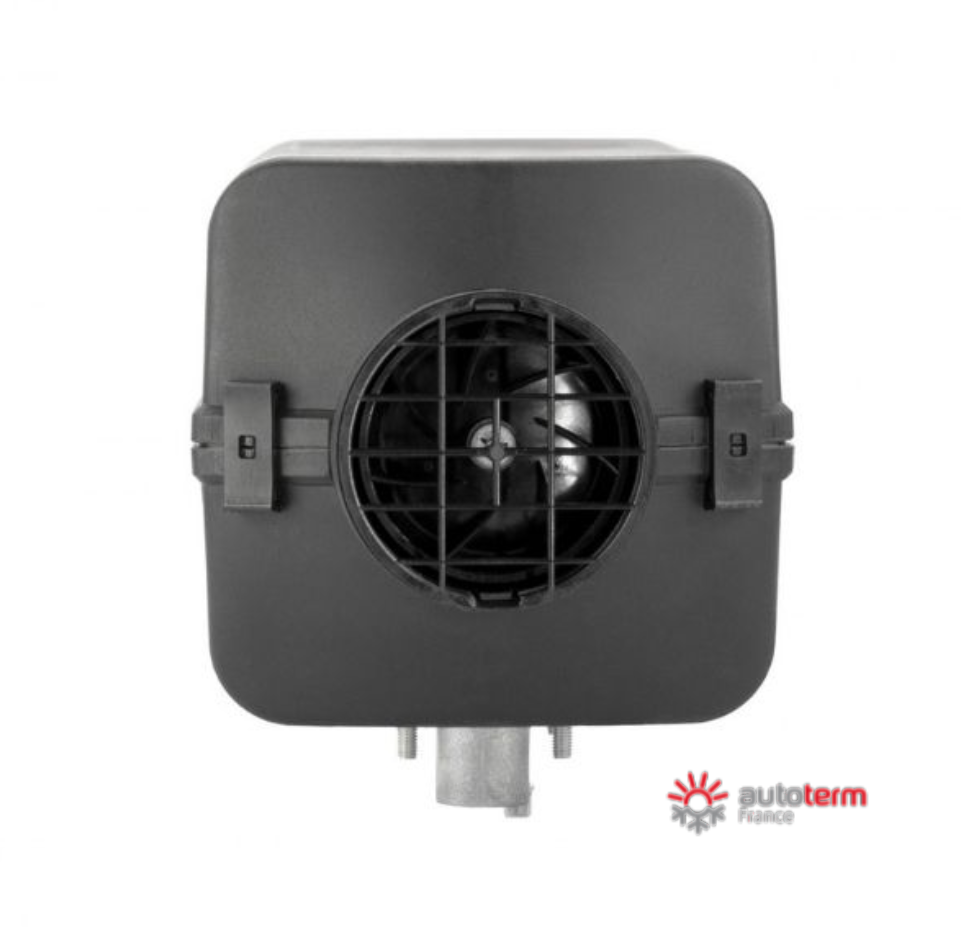

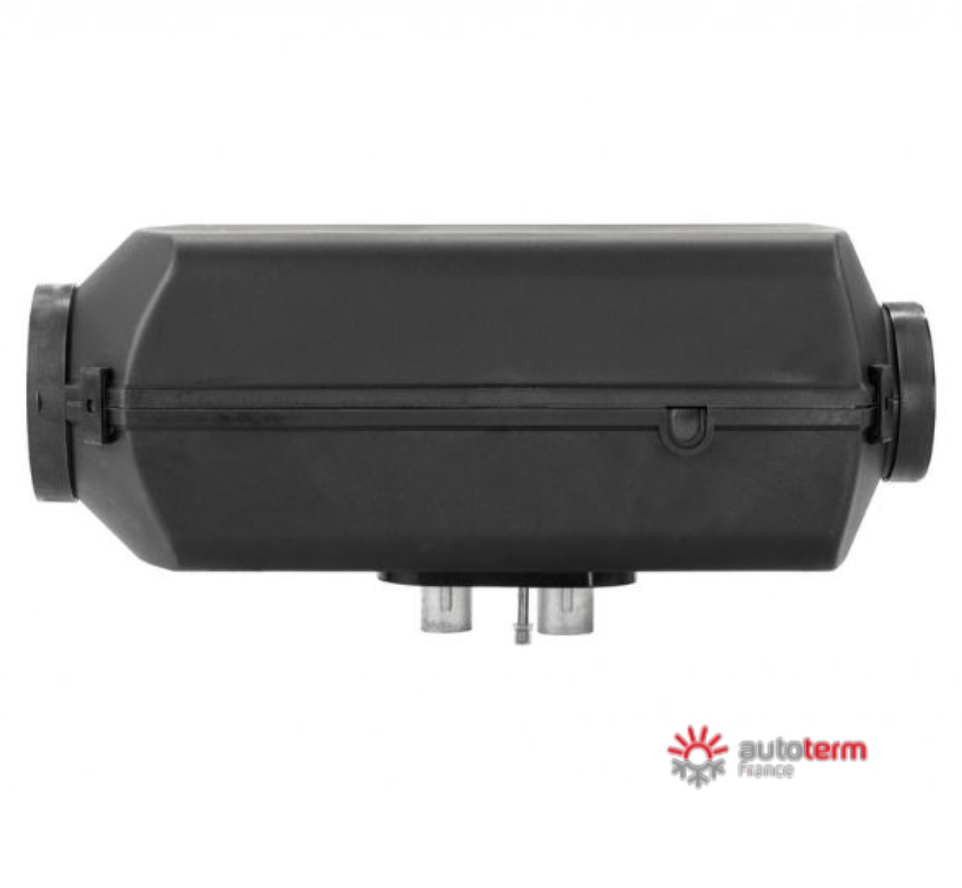

Chauffage Autoterm Air 4D
Le Chauffage à air pulsé diesel Autoterm Air 4D , également appelé « Planar 4D », est conçu pour offrir un confort thermique optimal dans des véhicules de gabarit moyen à grand (camions, minibus, camping-cars, bateaux jusqu'à 15 m). Sa plage de puissance modulable ( 1 à 4 kW ) permet de s'adapter aux variations de température et aux exigences de l'utilisateur. Grâce à un capteur d'oxygène , il maintient ses performances en altitude jusqu'à 4200 m.
Au cœur du Chauffage Autoterm Air 4D , on retrouve un moteur brushless assurant la rotation du ventilateur et l'admission d'air dans la chambre de combustion.
- Rendement amélioré : ce type de moteur limite les frottements et les déperditions d'énergie.
- Durée de vie accumulée : absence de balais = usure mécanique réduite, fiabilité renforcée.
- Chambre de combustion : fabriquée en métal haute résistance, elle est conçue pour optimiser la combustion du diesel, même en conditions difficiles (froid intense, basse pression en altitude…).

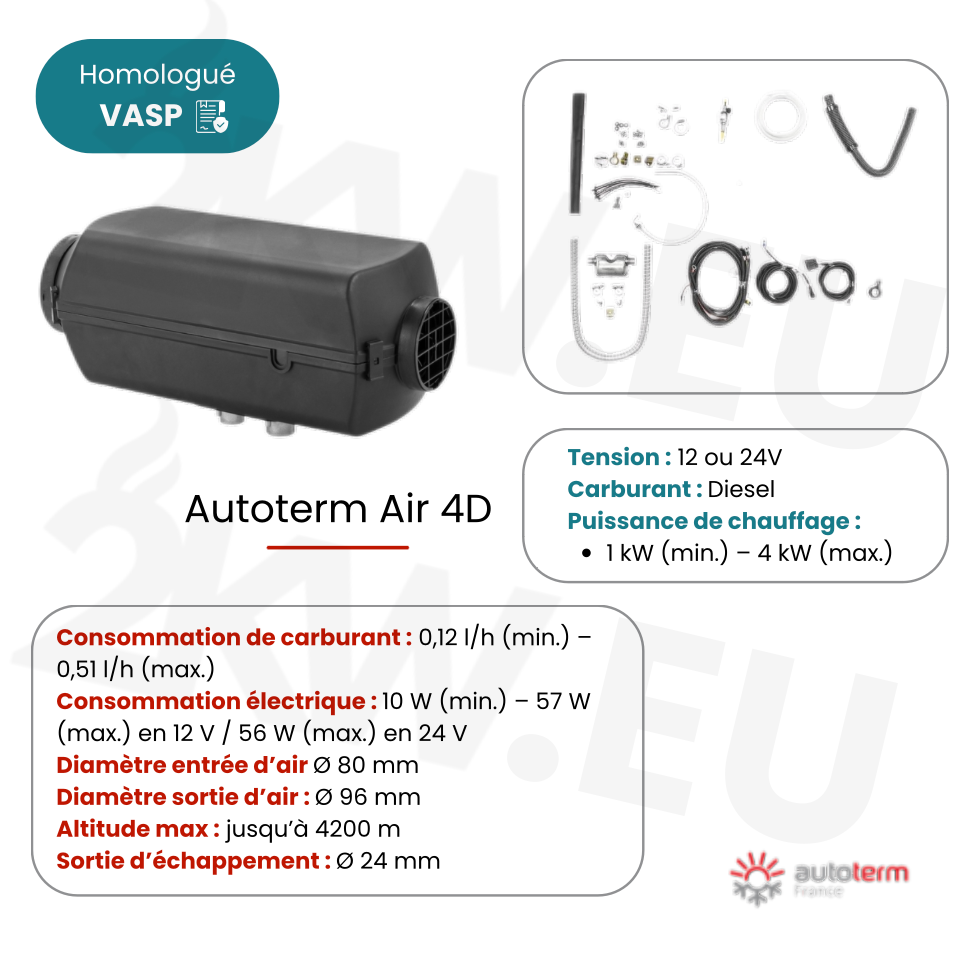

Caractéristiques Techniques du Air 4D :
| Caractéristique | Valeur |
|---|---|
| Tension nominale | 12 V ou 24 V (accordement direct batterie) |
| Type de carburant | Diesel |
| Puissance de chauffe | 1 kW (min.) – 4 kW (max.) |
| Volume d'air chauffé | 70 m³/h (min.) – 168 m³/h (max.) |
| Consommation de carburant | 0,12 l/h (min.) – 0,51 l/h (max.) |
| Consommation d'énergie | 10 W (min.) – 57 W (max.) en 12 V / 56 W (max.) en 24 V |
| Diamètre entrée d'air | ⌀ 80 mm |
| Diamètre sortie d'air | ⌀ 96 mm |
| Sortie d'échappement | ⌀ 24 mm |
| Altitude max. de fonctionnement | 4200 m |
Conseils d'installation :
Compatible avec : bus, camions, camping-car, bateaux / yachts.
Pour raccorder de la gaine Ø 90 mm (DE015) à l'entrée et à la sortie d'air du chauffage, un adaptateur supplémentaire est nécessaire.
- Adaptateur 4D Ø 96-90 mm sortie d'air (ATR2-A9690-BK)
- Adaptateur 4D Ø 80-90 mm entrée d'air (ATR2-A8090-BK)
Montage
- Positionnement possible dans un coffre technique, sous un siège ou un compartiment dédié.
- Respecter l'orientation et l'espace requis (cf. manuel Autoterm) pour une ventilation optimale.
Alimentation
- Disponible en 12 V ou 24 V selon votre véhicule.
- Prévoir un fusible ou un disjoncteur adapté (voir la consommation max. de 57 W / 56 W selon la tension).
Adaptation des gaines
- Sortie d'air : diamètre ⌀96 mm. Pour raccorder une gaine Ø90 mm, utilisez l'adaptateur ATR2-A9690-BK.
- Entrée d'air : diamètre ⌀80 mm. Pour passer en Ø90 mm, utilisez l'adaptateur ATR2-A8090-BK.
Panneau de commande
- Choix obligatoire parmi plusieurs modèles (Comfort Control, Simple Control, etc.) pour piloter le chauffage à air pulsé .
Le panneau de commande n'est pas inclus :
Le panneau de commande (Comfort Control, Simple Control ou Push Control) n'est pas inclus dans ce kit de base et doit être choisi séparément pour piloter le chauffage.

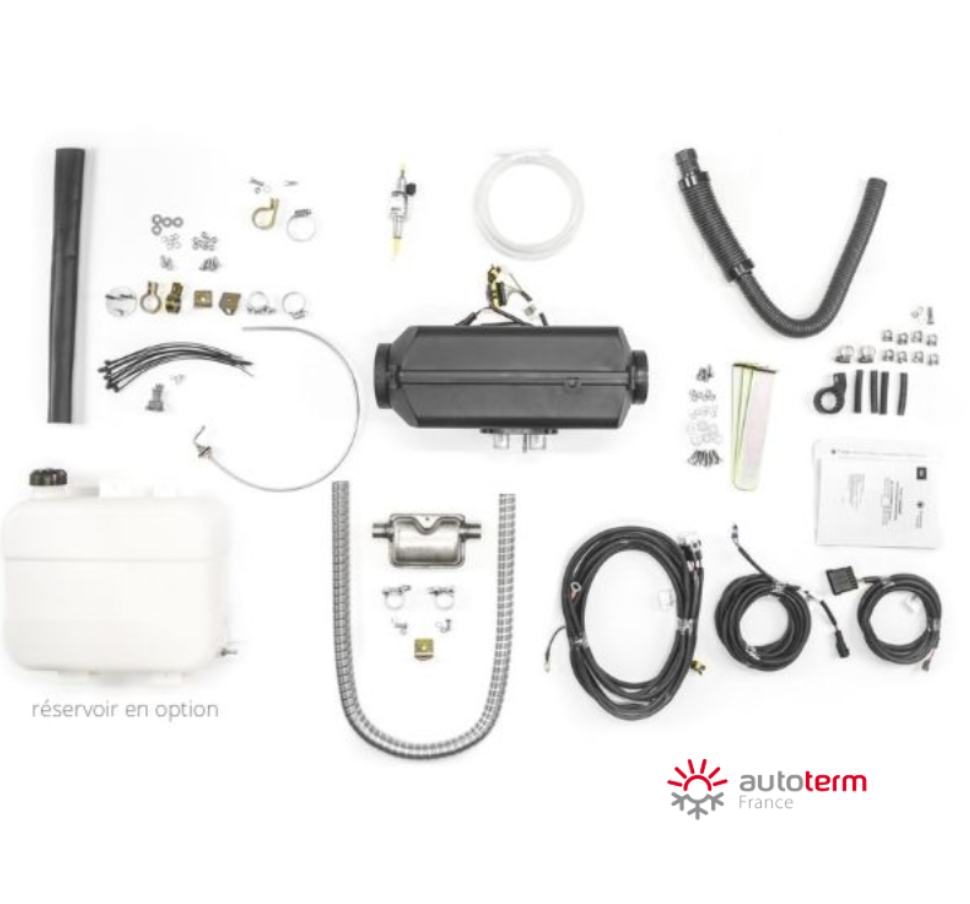

Composition du kit de base :
- Chauffage diesel Autoterm Air 4D
- Câble du tableau de commande 1,80 m
- Câble de pompe à carburant 6 m
- Câble d'alimentation 6,50 m 12 V ou 24 V
- Conduit de carburant en nylon 5,5 m
- Pompe à carburant silencieuse 12 V ou 24 V (selon modèle)
- Collier de serrage pour pompe à carburant
- Plongeur à carburant
- Silencieux avec kit de montage
- Tuyau d'échappement 1 m
- Isolation thermique 45 cm
- Tuyau d'admission d'air avec silencieux
- Kit visserie, raccords et colliers
Délai d'expédition 3 à 5 jours
